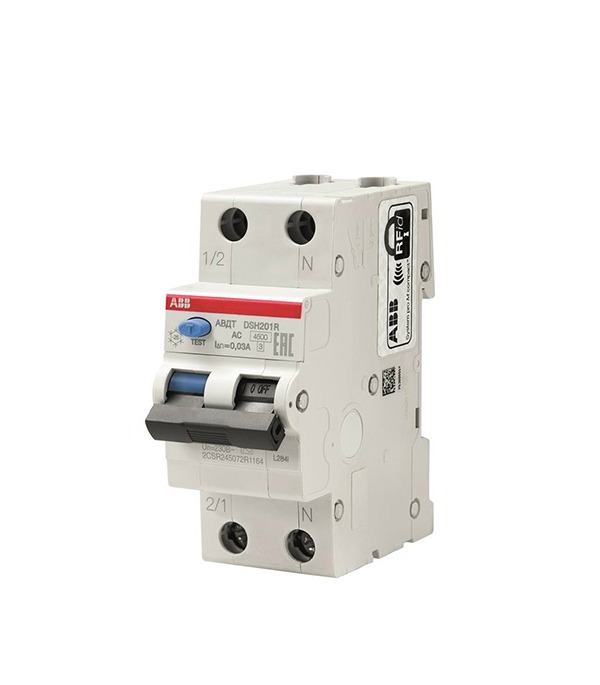

Автомат дифференциальный ABB DSH201R (2CSR245072R1204) 20А 30 мА 1P+N тип АС 4,5 кА

Предназначен для защиты электрической цепи от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям), а также для предотвращения возгораний, т.е. совмещает функции автоматического выключателя и УЗО.

Расшифровка маркировки

1P+N – 1 полюс плюс нейтраль (для использования в однофазных сетях), 20А – величина номинального тока в амперах, тип С – автомат срабатывает при токе в цепи в 5-10 раз больше номинального и применяется для защиты цепей розеток и освещения, 30мА – номинальный отключающий дифференциальный ток в миллиамперах, 4,5кА – рабочая отключающая способность в килоамперах, АВВ – фирма производитель, DSH201R – серия автоматов.

IP – cтепень защиты от пыли и воды, чем больше цифра – тем выше защита. rnПервая цифра в коде, обозначает степень защиты от воздействия твердых предметов разного размера, а также степень защищенности от проникновения внутрь корпуса.rn0 — отсутствие какой-либо защиты;rn1 — предохраняет от проникновения предметов диаметром более 50 мм (просто прикрывает от контакта с электропроводящей частью);rn2 — предохранение от предметов диаметром 12 мм и более (от пальцев, веток и т.д.);rn3 — не могут проникнуть объекты размером более 2,5 мм (некоторые инструменты, кабели и т.д.);rn4 — возможно попадание только объектов размером менее 1 мм (очень мелкий крепеж, тонкие провода и т.д.);rn5 — полная защита от контакта, пылезащитная оболочка (внутрь может попасть небольшое количество пыли, но она на работе не отражается);rn6 — самая высокая степень защищенности от пыли, пыленепроницаемая оболочка (не проникает даже пыль).rnВторая цифра класса защиты IP показывает насколько корпус предохраняет содержимое от попадания влаги. rn0 — защиты от влаги нет;rn1 — попадание на корпус вертикально падающих капель не нарушает работу устройства;rn2 — если корпус отклонить под углом 15°, вертикально падающие капли не нарушают работу устройства;rn3 — защита от брызг, падающих под углом до 60° (от дождя);rn4 — не страшны брызги воды любого направления (можно ставить в ванных на расстоянии 20 см от источника воды и ближе);rn5 — попадание струй воды не причиняет вреда (угол наклона любой);rn6 — корпус способен противостоять волнам и струям воды (попавшая вода не мешает работе оборудования);rn7 — при краткосрочном погружении на 1 метр в воду, устройство продолжает работать;rn8 — при длительном нахождении на глубине 1 метр устройство работает;rn9 — полная водонепроницаемость, устройство работает под водой длительное время.
