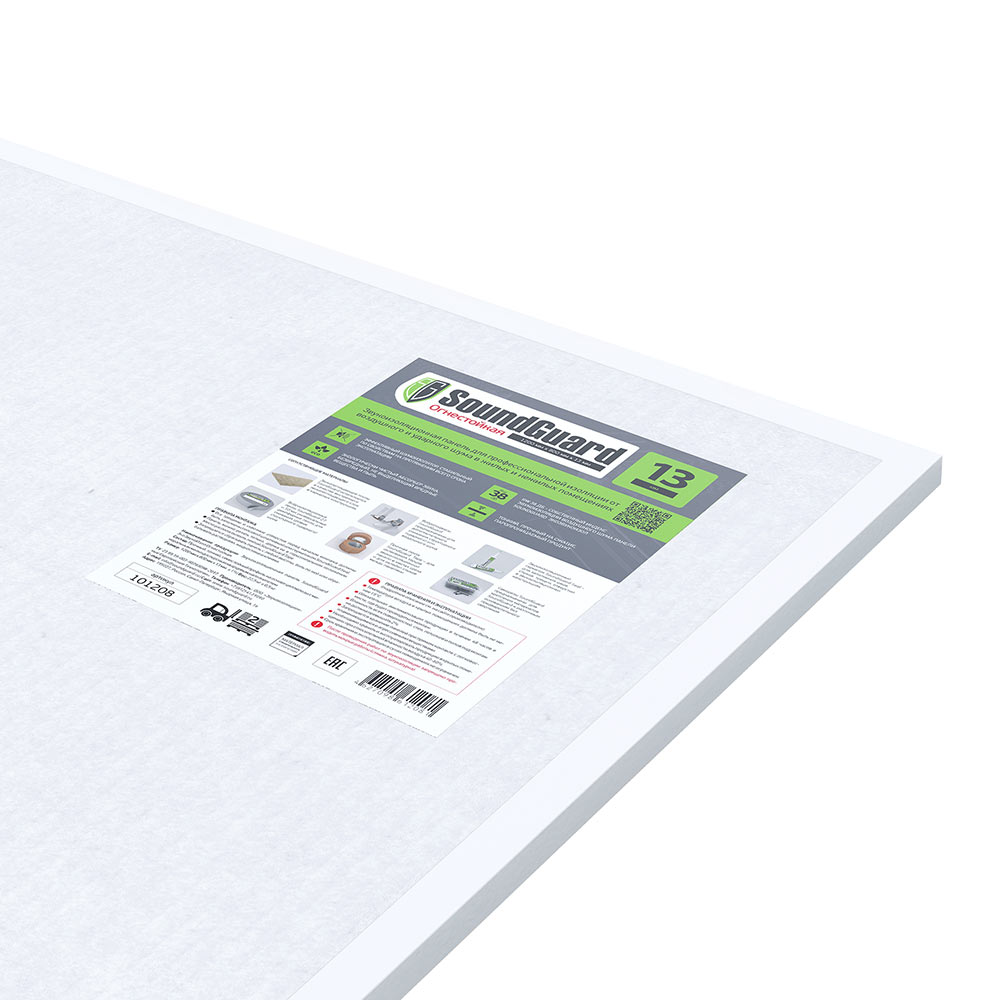

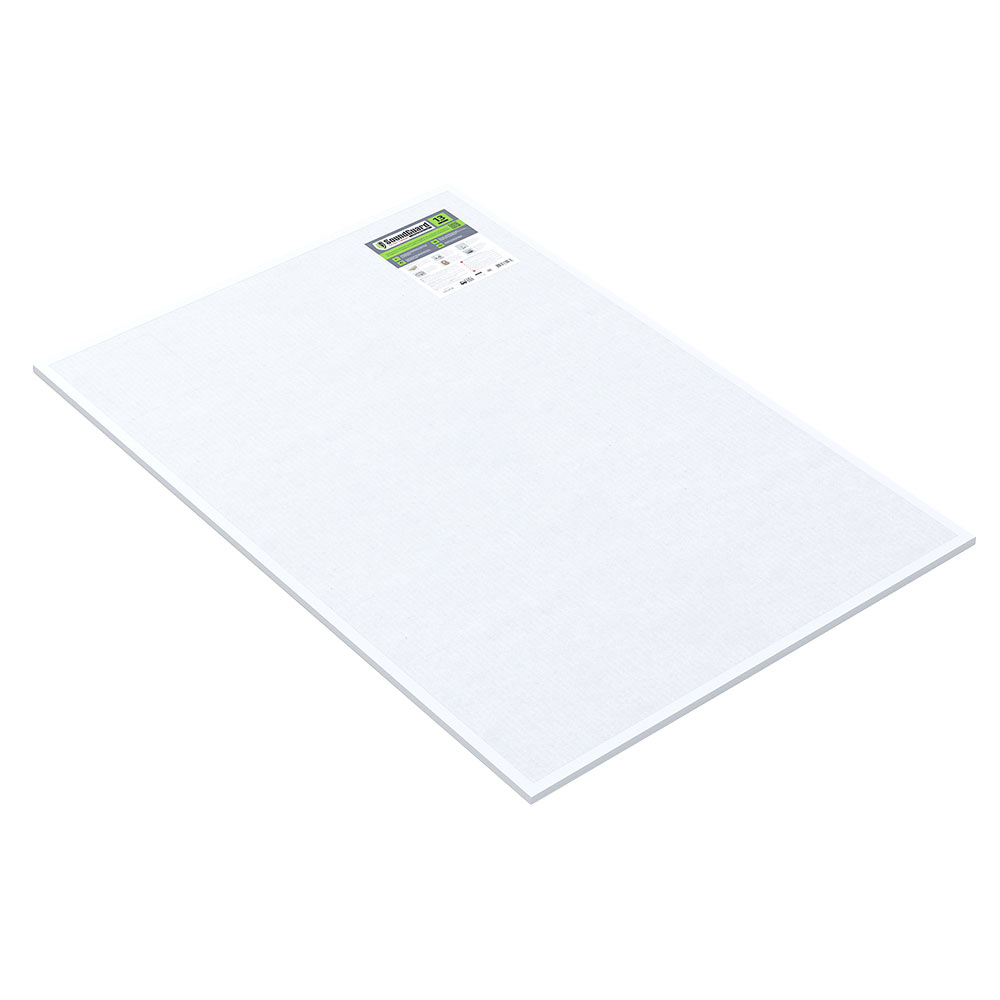

Панель звукоизоляционная SoundGuard ЭкоЗвукоИзол Огнестойкая 13х800х1200 мм

Уникальная огнестойкая и пожаробезопасная звукоизоляционная панель состоит из плотного картонного профиля, заполненного мелкодисперсным песчаным наполнителем высокого качества.

Области применения

• каркасная обшивка стен и перегородок
• бескаркасная обшивка стен
• каркасная обшивка потолка

Особенности

• не пылит и не выделяет вредные вещества во время эксплуатации
• обеспечивает многократное уменьшение ударной энергии и энергии воздушной звуковой волны во всем диапазоне частот.
• ВАЖНО! Товар очень хрупкий, осторожное обращение при транспортировке.

Состав

плотный картонный профиль заполненный мелкодисперсным песчаным наполнителем высокого качества.

ВАЖНО! Панели Soundguard не являются влагостойкими. До начала монтажа панелей должны быть завершены все работы, содержащие мокрыепроцессы. Установка панелей должна осуществляться не ранее, чем через 48 часов после доставки их на место монтажа.rnПРИМЕНЕНИЕ ТИП 1 – ЗВУКОИЗОЛЯЦИЯ СТЕНЫ – БЕСКАРКАСНАЯ ТЕХНОЛОГИЯ:

ШАГ 1

Подложку демпферную SoundGuard Roll раскатываем по стене, крепится к стене на небольшое количество акрилового герметика (создаем временное крепление для полотна).

ШАГ 2

Монтаж начинаем от нижнего левого угла. Панели звукоизоляционные, приставляем к стене, перфоратором с буром, бурим насквозь все слои так, чтобы глубина отверстия в стене была достаточной для утапливания дюбель-гвоздя. После сверления каждого отверстия крепим звукоизоляционные панели к стене через подложку с помощью дюбель – гвоздей. Дюбель -гвоздь 6 х 75-80 мм с потайной манжетой. Длина дюбель -гвоздей должна быть не менее 75мм, диаметр не менее 6мм. Шляпка дюбеля слегка утапливается и изолируется от прямого соприкосновения с ГКЛ.

ШАГ 4

Места стыков и швы примыкания панелей к полу, стенам и потолку заполняются акриловым герметиком.

ШАГ 5

Облицовка листами ГКЛ толщиной 12,5мм. Крепление отделочного облицовочного слоя к поверхности звукоизоляционных панелей выполняется саморезами с двойной резьбой, подходят для ГВЛВ длиной 25мм.

ВАЖНО

• Диаметр бура для сверления газобетона, пустотелого кирпича, гипсовых пазогребневых плит должен быть на 1мм меньше диаметра дюбель-гвоздя.
• Длина дюбель – гвоздя должна составлять не менее 2/3 от толщины стены крепления.
• На одну панель 1200 мм × 800 мм требуется не менее 12 дюбелей.
• Торцы облицовочных листов ГКЛ не должны касаться поверхностей пола, стен и потолка во избежание возникновения звуковых мостиков. Для этого при монтаже необходимо оставить зазоры 3–5 мм между отделочным слоем и поверхностями пола.
• Для эффективной работы Бескаркасных звукоизоляционных конструкций необходимо устанавливать накладные розетки и выключатели.

ШАГ 1

Выставьте каркас по технологии производителя каркасных систем из профилей ПП27х28 и ПП 60х27. Перед началом работ оклейте торец направляющего профиля Лентой демпферной виброгасящей самоклеящейся SoundGuard 4х27мм 12м, затем крепите.

ШАГ 2

Потолочные профили устанавливаются с шагом 400–600 мм. Монтаж к стене осуществляется при помощи Подвеса прямого SoundGuard 60х27 антивибрационного Protektor 0,9 мм или Подвеса прямого SoundGuard 60х27 антивибрационного Vibro M 0,9 мм с вертикальным шагом 600 мм. Далее после сборки каркаса боковая стенка направляющего профиля и торец стоечного профиля так же проклеиваются Лентой демпферной виброгасящей самоклеящейся SoundGuard 4х50мм 12м.Внутренняя полость каркаса заполняется строительной ватой плотностью от 20кг на м³.

ШАГ 3

С использованием саморезов ГМ 3,5 × 25мм (22шт на м²) каркас обшивается звукоизоляционными панелями SoundGuard, Панели следующего ряда крепятся в разбежку по отношению к предыдущему ряду, вплотную к прилегающим поверхностям (стены, пол, потолок). Шляпка самореза слегка утапливается.

ШАГ 4

Стыки панелей заполняются акриловым герметиком при помощи шпателя или монтажного пистолета, желательно не ранее, чем через 24 часа после монтажа.

ШАГ 5

Финишный слой ГКЛ 12,5мм крепится саморезами ГМ 41мм.

ВАЖНО

ПРИМЕНЕНИЕ ТИП 2 – ЗВУКОИЗОЛЯЦИЯ СТЕНЫ – КАРКАСНАЯ ТЕХНОЛОГИЯ

• Отверстие под гнездо коробки под выключатели, розетки и т.д. вырезается заранее, и обязательно заклеивается самоклеющейся лентой.
• Торцы облицовочных листов ГКЛ не должны касаться поверхностей пола, стен и потолка во избежание возникновения звуковых мостиков. Для этого при монтаже необходимо оставить зазоры 3–5мм между отделочным слоем и поверхностями пола.

ШАГ 1

Выберите тип каркаса, который будете монтировать, есть одноуровневая система и двух уровневая. Выставьте каркас по технологии производителя каркасных систем из профилей ПП 27х28 и ПП 60х27. Перед началом работ оклейте торец направляющего профиля Лентой демпферной виброгасящей самоклеящейся SoundGuard 4х27мм 12м, затем крепите.

ШАГ 2

Потолочные профили устанавливаются с шагом 400–600 мм. Монтаж к перекрытию осуществляется при помощи подвесов антивибрационных. Важно выбрать тип подвеса: Подвес прямой SoundGuard 60х27 антивибрационный Protektor 0,9 мм можно использовать и в одноуровневой системе и в двухуровневой, Подвес прямой SoundGuard 60х27 антивибрационный Vibro M 0,9 мм можно использовать только при монтаже профилей в два уровня. Вертикальный шаг подвесов рассчитывается по весу 1м² системы, так чтобы на 1 подвес приходилось не более 15кг, нагрузки. Далее после сборки каркаса боковая стенка направляющего профиля и торец стоечного профиля, так же проклеиваются Лентой демпферной виброгасящей самоклеящейся SoundGuard 4х50мм 12м. Внутренняя полость каркаса заполняется строительной ватой плотностью от 20кг на м³.

ШАГ 3

С использованием саморезов ГМ 3,5 × 25мм (12шт на м²) каркас обшивается звукоизоляционными панелями SoundGuard, Панели следующего ряда крепятся в разбежку по отношению к предыдущему ряду, вплотную к прилегающим поверхностям (стены). Шляпка самореза слегка утапливается.

ШАГ 4

Стыки панелей заполняются акриловым герметиком, при помощи шпателя или монтажного пистолета, желательно не ранее, чем через 24 часа после монтажа.

ШАГ 5

Финишный слой ГКЛ 12,5мм крепится саморезами ГМ 3,5х41мм.

ВАЖНО

ПРИМЕНЕНИЕ ТИП 3 – ЗВУКОИЗОЛЯЦИЯ ПОТОЛКА – КАРКАСНАЯ ТЕХНОЛОГИЯ

• Если монтируете двухуровневый каркас на крепежах Подвеса прямого SoundGuard 60х27 антивибрационного Vibro M 0,9 мм, то после монтажа каркаса, перед установкой звукоизоляционных панелей SoundGuard, необходимо демонтировать все крепежи направляющего профиля ПП 27х28.
• Торцы облицовочных листов ГКЛ не должны касаться поверхностей пола, стен и потолка во избежание возникновения звуковых мостиков. Для этого при монтаже необходимо оставить зазоры 3–5 мм между отделочным слоем и поверхностями пола.
• ПРИМЕНЕНИЕ ТИП 4 – ЗВУКОИЗОЛЯЦИОННАЯ ПЕРЕГОРОДКА – КАРКАСНАЯ ТЕХНОЛОГИЯ:

ШАГ 1

Выставьте каркас по технологии производителя каркасных систем из направляющих профилей ПН (размером 50х40, либо 75х40, либо 100х40) и стоечных профилей ПС (размером 50х50, либо 75х50, либо 100х50). Перед началом работ оклейте торец направляющего профиля Лентой демпферной виброгасящей самоклеящейся SoundGuard 4х50 мм 12м, затем крепите.

ШАГ 2

Стоечные профили устанавливаются с шагом 400–600 мм. Далее после сборки каркаса боковая стенка направляющего профиля и торец стоечного профиля так же проклеиваются Лентой демпферной виброгасящей самоклеящейся SoundGuard 4х50мм 12м. Внутренняя полость каркаса заполняется строительной ватой плотностью от 20кг на м³.

ШАГ 3

С использованием саморезов ГМ 3,5 × 25мм (12шт на м²) каркас с двух сторон обшивается звукоизоляционными панелями SoundGuard, Панели следующего ряда крепятся в разбежку по отношению к предыдущему ряду, вплотную к прилегающим поверхностям (стены, пол, потолок). Шляпка самореза слегка утапливается.

ШАГ 4

Стыки панелей заполняются акриловым герметиком, при помощи шпателя или монтажного пистолета, желательно не ранее, чем через 24 часа после монтажа.

ШАГ 5

Финишный слой ГКЛ 12,5мм крепится саморезами ГМ 3,5х41мм.

ВАЖНО

• Отверстие под гнездо коробки под выключатели, розетки и т.д. вырезается заранее, и обязательно заклеивается самоклеющейся лентой
• Торцы облицовочных листов ГКЛ не должны касаться поверхностей пола, стен и потолка во избежание возникновения звуковых мостиков. Для этого при монтаже необходимо оставить зазоры 3–5мм между отделочным слоем ГКЛ и поверхностями пола.
