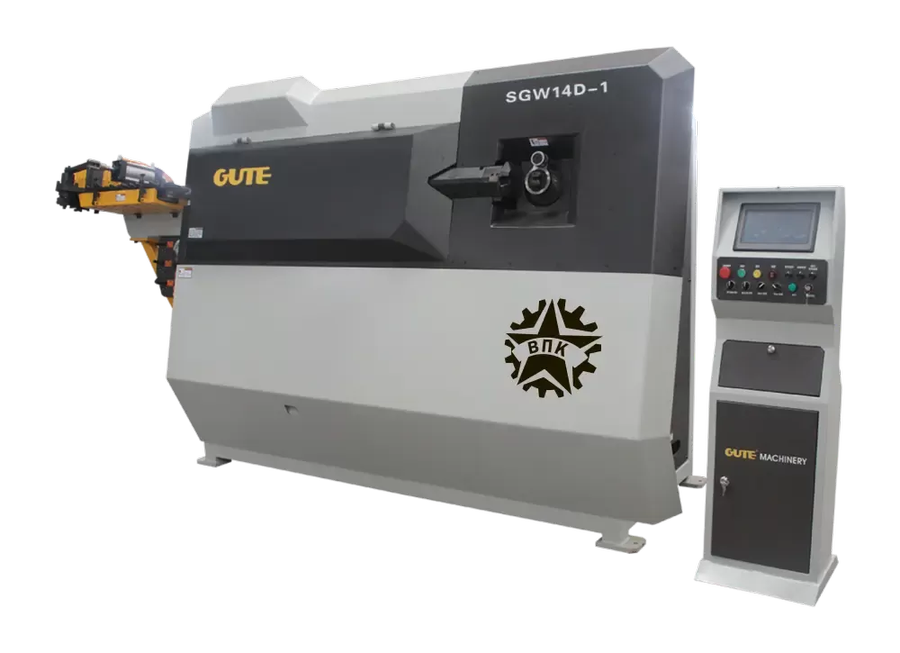

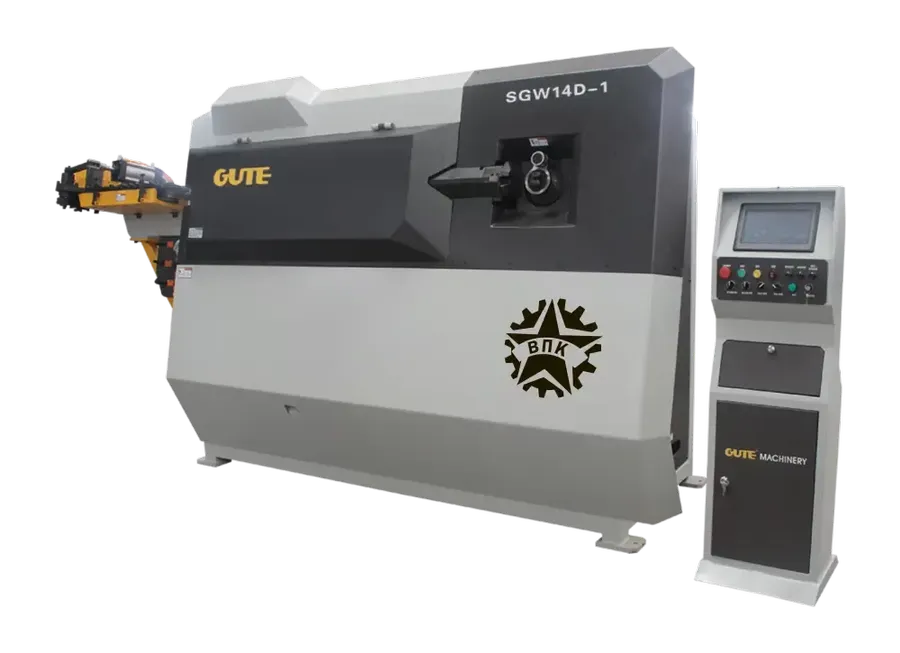

Правильно-гибочный станок с ЧПУ для работы с арматурной сталью. Обрабатывает арматуру диаметром до 14 мм. Максимальная скорость протяжки 75-100 м/мин. Мощность 45 кВт.
Особенности
- Одновременная обработка двух прутков рифленой арматуры диаметром 10 мм
- Точность обработки ±,1мм, что гораздо выше, чем при работе на полуавтомате с оператором
- Электрика известных международных брендов, таких как Shneider, Omron, Taiwan Mingwei и система управления, выполненная по итальянским технологиям, обеспечивают стабильную работу оборудования
- Память содержит более 500 графических изображений, которые легко редактируются по запросу оператора
- Станок оснащен сборными многофункциональными ножами, срок службы которых в два раза больше обычных
- В комплектацию входит удобный автоматический приемщик готовой продукции новейшей версии
Комплектация
Бухтодержатели (5 тонн)
|
1 шт.
|

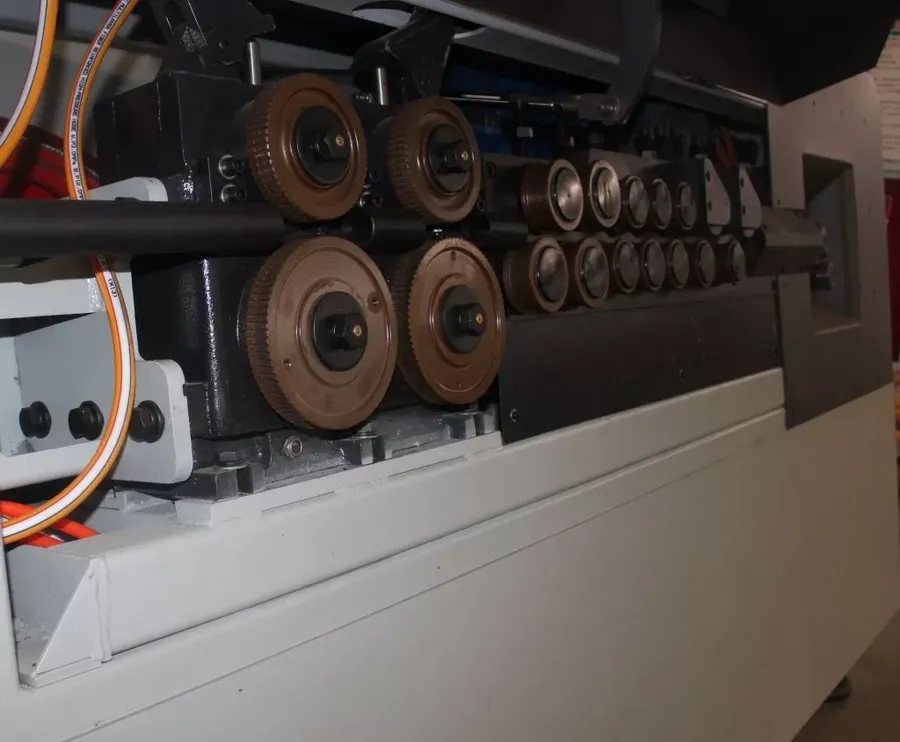

Исполнительный механизм: Блок правки
|
2 шт.
|
Блок подачи
|
1 шт.
|

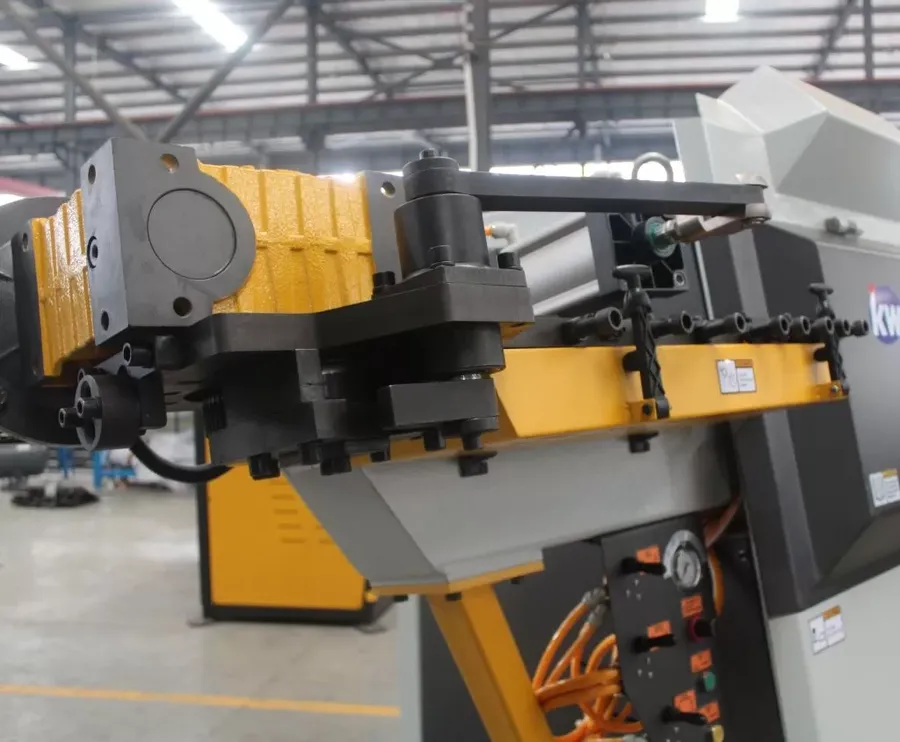

Блок гибки
|
1 шт.
|
Блок резки
|
1 шт.
|
Электрический шкаф
|
1 шт.
|
Воздушный компрессор
|
1 шт.
|
Панель управления
|
1 шт.
|
Запчасти
|
1 комплект
|
Инструменты
|
1 комплект
|
Инструкция
|
1 шт.
|
Автоматический приемщик готовой продукции
|
1 шт.
|
Успокоитель арматуры
|
2 шт.
|
Технические параметры
Класс арматуры
|
A400 (A-III)/A400C / A500/A500C
|
Временное сопротивление разрыву, Н/мм2
|
590 / 600
|
Предел текучести, Н/мм2
|
390 / 500
|
Гибка одного прутка, мм
|
5-14 / 5-12
|
Гибка двух прутков, мм
|
5-10 / 5-10
|
Максимальный угол гибки,
|
±180
|
Точность обработки длины гладкой арматуры, мм
|
±1
|
Максимальная длина загибаемого конца прутка, мм
|
1000
|
Управление
|
Автоматическое
|
Минимальная длина загибаемого конца прутка, мм
|
90
|
Максимальная скорость гибки, /сек
|
800-1050
|
Точность обработки угла гибки,
|
±1
|
Максимальная скорость протяжки, м/мин
|
75-100
|
Метод контроля гибки
|
Сервопривод
|
Метод контроля протяжки
|
Сервопривод
|
Тип механизма реза
|
Кривошипно-шатунный механизм
|

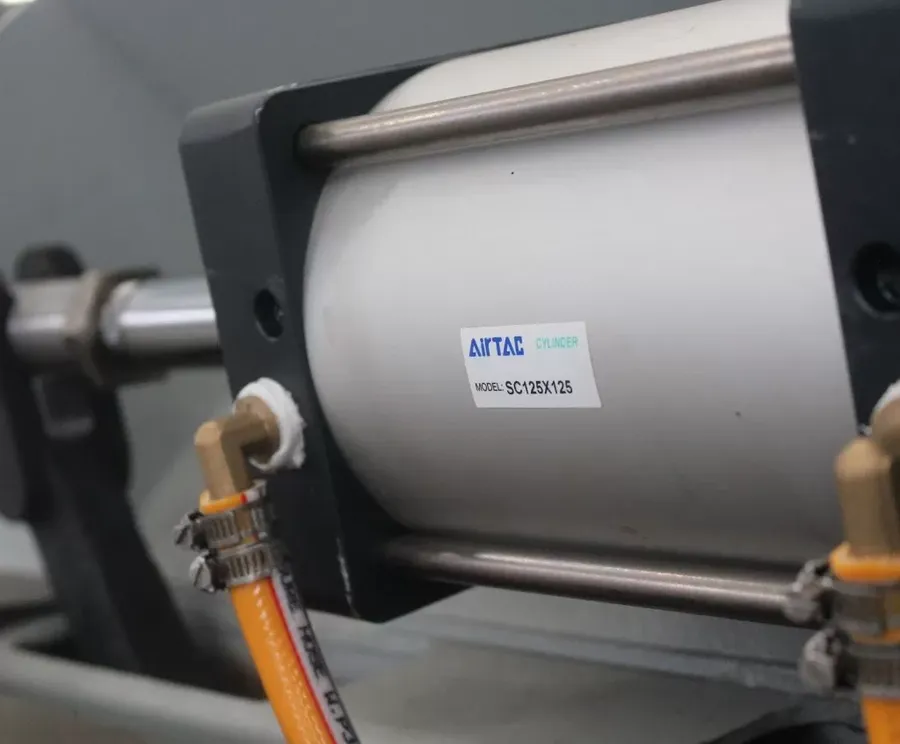

Тип привода
|
Пневмо-электро-сервопривод
|
Направление гибки
|
Два направления
|
Номинальная мощность, кВт
|
45
|
Диапазон температур для нормальной эксплуатации, C
|
+5...+40
|
Рабочее давление сжатого воздуха, бар
|
7
|
Напряжение электрической сети, В
|
380
|
Частота переменного тока, гЦ
|
50
|
Среднее потребление электричества, кВ/ч
|
5
|
Габариты, ДxШxВ, мм
|
3300x1000x2200
|
Масса, т
|
3.5
|
Сертификация
|
ISO 9001:2008
|
