Правильно-отрезной станок VPK ПРО-16
Правильно-отрезной станок VPK ПРО-16 торговой марки VPK предназначен для правки и резки арматуры диаметром до 16 мм.
Высокая степень автоматизации и скорость протяжки арматуры до 50 метров в минуту позволяют оперативно получать прямые прутки необходимой длины. При этом в станке ПРО-16 появилась возможность регулировки скорости без падения мощности, а также возможность корректировки длины изделия и времени срабатывания ножа.
Подача и правка арматуры усовершенствованы за счёт синхронизации подачи протяжных роликов и скорости вращения барабана.

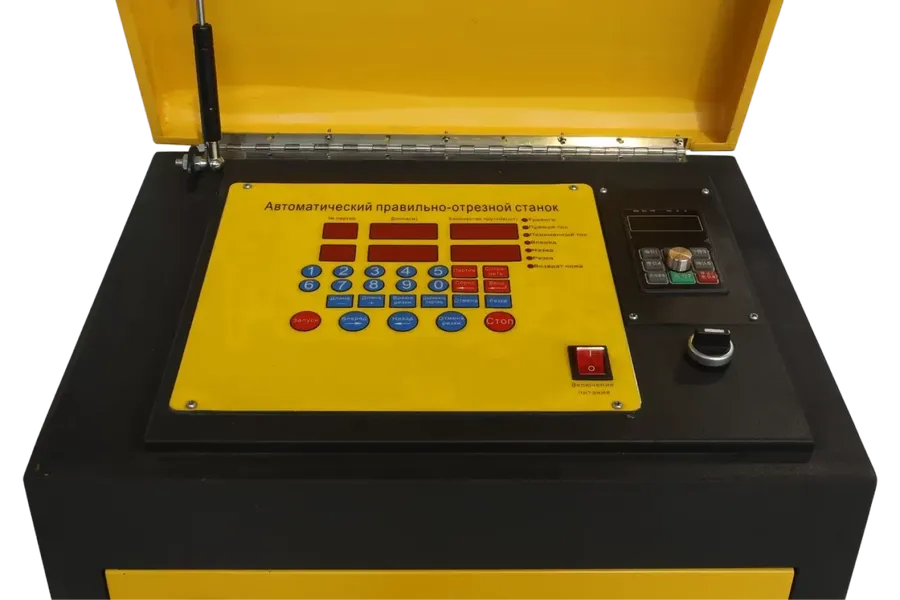

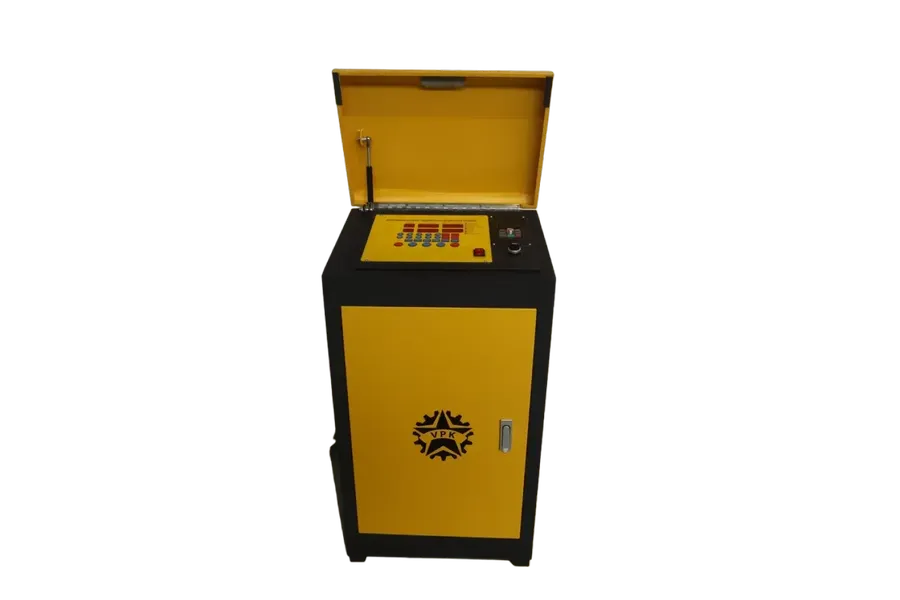

Пульт управления с ЧПУ позволяет задавать необходимый размер и количество прутков для автоматической правки и резки. Панель управления оснащена встроенным цифровым вольтметром.
Уменьшена вибрационная нагрузка. Снижены шумовые показатели.
Все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием.
После правки прочность материала не утрачивается.
Принцип работы правильно-отрезного станка VPK ПРО-16

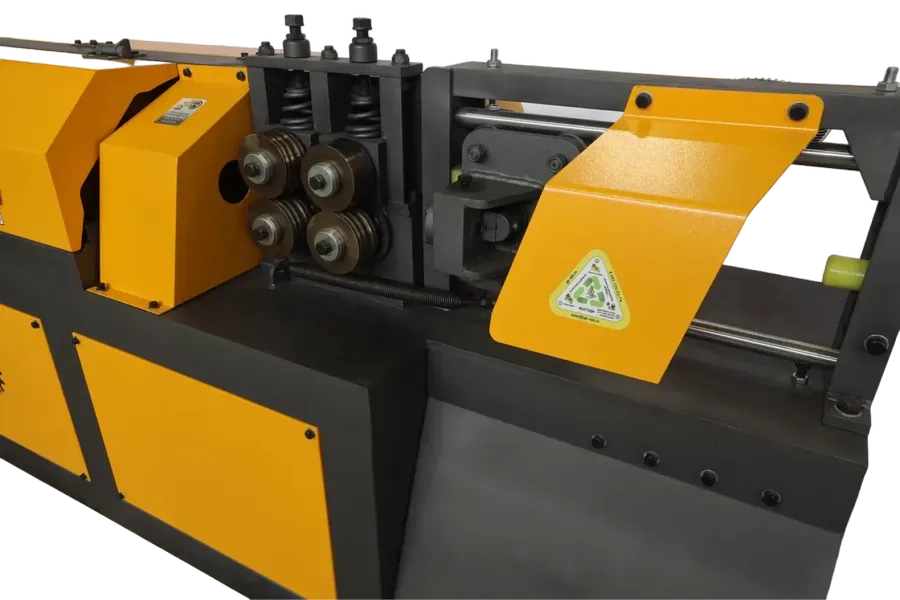

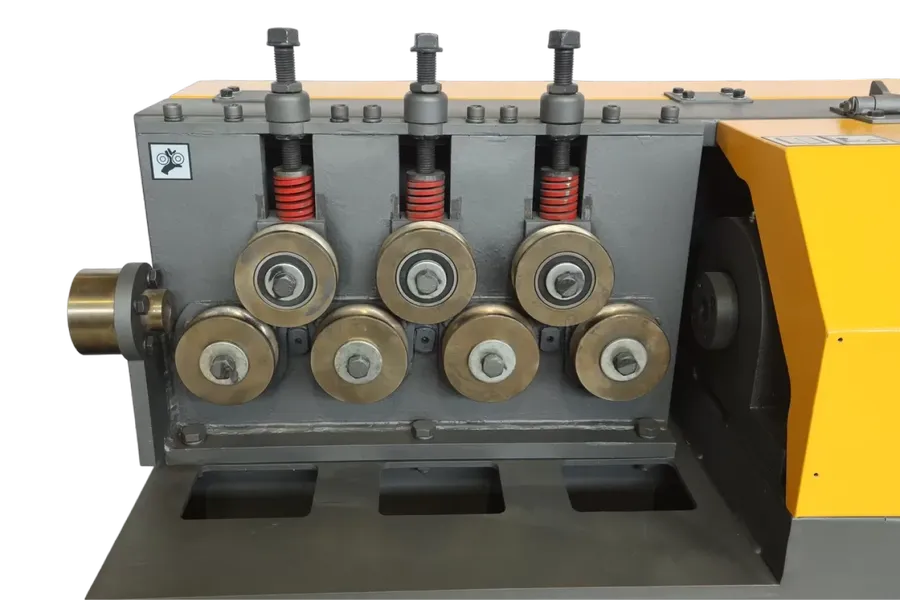

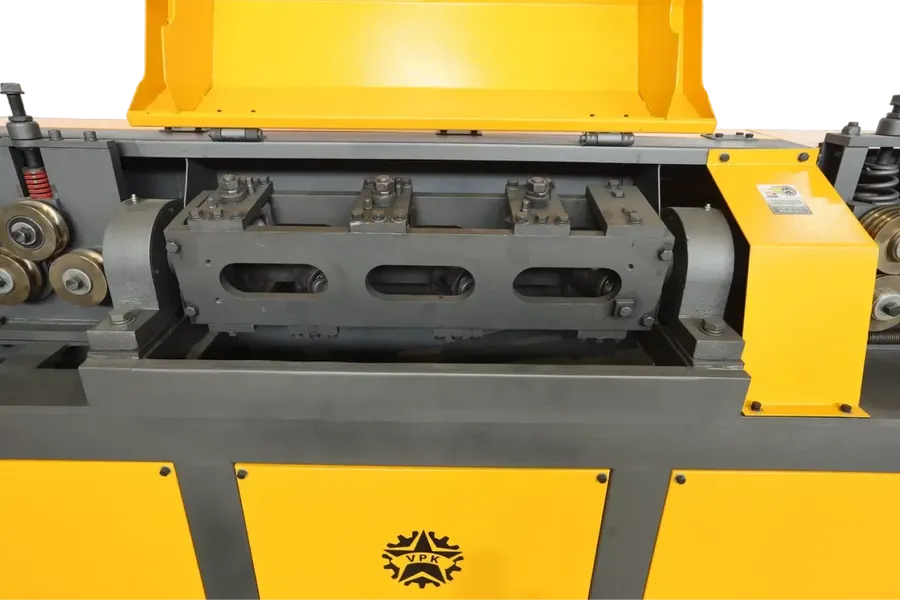

Арматура затягивается в станок роликами подачи. Проходя через выпрямительный механизм, она выпрямляется. Резку осуществляет нож при помощи гидропривода.
Преимуществами оборудования являются:
- простота в эксплуатации и обслуживании, высокая производительность,
- наличие пульта управления с ЧПУ, благодаря которому легко и удобно задать программу производства, как по длине, так и по количеству изделий,
- два двигателя, которые отвечают за протягивание арматуры, а также работу выпрямляющего барабана и гидравлического ножа,
- полуавтоматическая загрузка арматуры сокращает время наладки (настройки) станка.
- удобство транспортировки станка, что обеспечивается съемными колесами,
- все элементы станка хорошо закреплены и защищены, усилены подшипниковые узлы.
поставка в комплекте с дополнительной приемной секцией 12 метров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя правильной рамы |
15KW-6 |
Мощность двигателя масляного насоса |
5,5KW-4 |
Номинальное напряжение |
380V 50Hz |
Мин. диаметр стального прутка |
4 мм |
Макс. диаметр стального прутка |
16 мм |
Макс. скорость правки |
50 м/мин |
Погрешность длины резки |
±10 мм |
Габаритные размеры станка (без упаковки) |
2860×700×1200мм+ пульт 500×360×950мм |
Габаритные размеры станка (в упаковке) |
3080×950×1245мм+ пульт 1020×735×1115мм |
Вес станка (без упаковки) |
1150 кг + пульт 30 кг+ приемная секция 75 кг |
Вес станка (в упаковке) |
1375 кг + пульт 60 кг |
Примечание: рекомендуется для прутков длинной до 300 мм, использовать частоту 30 Hz или меньше, длинной до 200 мм - 20 Hz или меньше.
