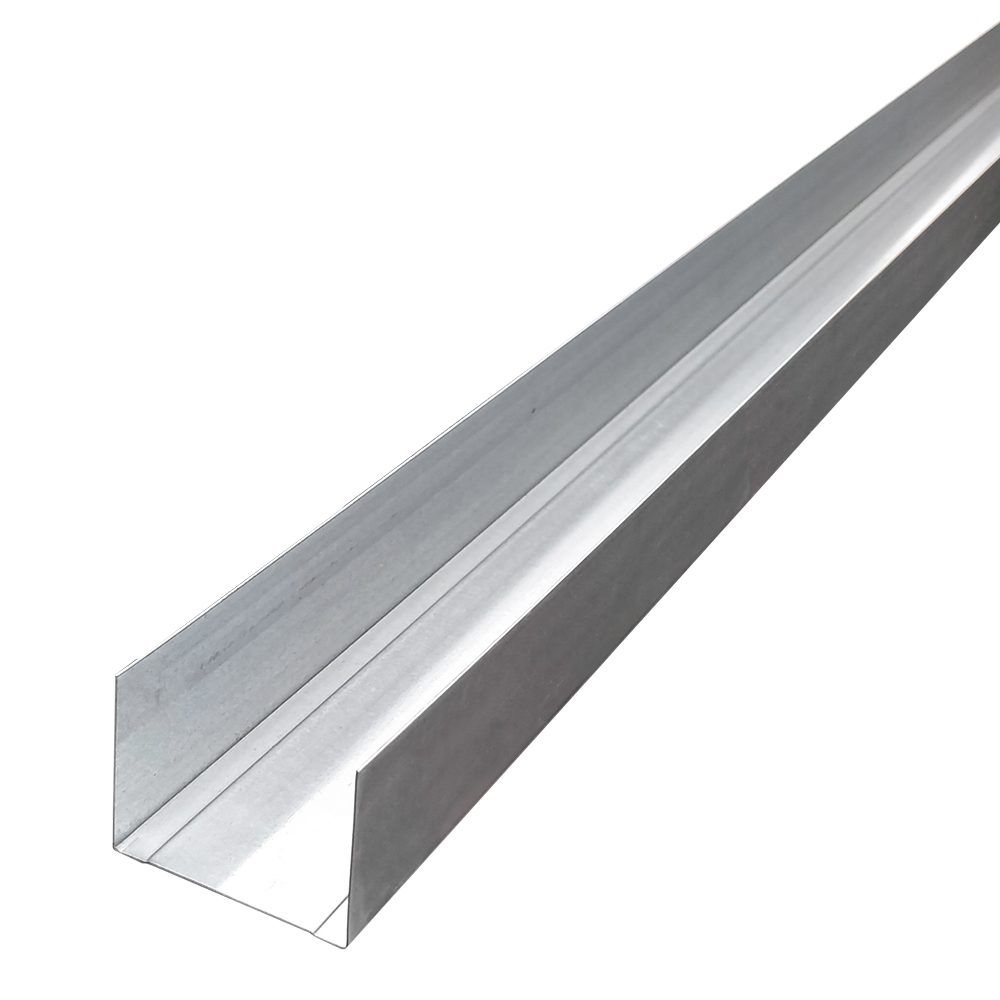

Профиль направляющий Gyproc Стандарт 50х40 мм 3 м 0.60 мм

Предназначен для использования в качестве вертикальной стойки совместно с направляющим профилем соответствующего типоразмера при монтаже перегородок и при обшивке стен. Изготовлен из холоднокатаной оцинкованной стали. Стандартная длина стоечных и направляющих профилей составляет 3 м, по согласованию возможна поставка профилей длиной до 8 м. Допускается соединение стоечных профилей по длине методом насадки.

a) Верхний и нижний подвесы на расстоянии 150 мм от потолка и полаrnb) Остальные подвесы выставляются с шагом 1200 ммrn 4. Выставить по уровню профили и закрепить их саморезами к полу и потолку напрямую, либо к прямым подвесам при облицовке.rn5. Стоечные профили обрезать таким образом, чтобы их длина была на 10 мм меньше базовой высоты комнаты. Отрезать профили с одной стороны, чтобы технологические отверстия располагались на одном уровне.rn6. На спинки боковых стоечных профилей нанести уплотнительную ленту, затем вставить их в направляющие и зафиксировать к стенам дюбелями. Крепежи расположить через каждые 600 мм.rn7. Пропустить в технологических окошках профилей электропроводку в защитных гофрированных трубках и закрепить.rn 8. Вставить изоляцию (минеральную вату) по всей площади конструкции, тщательно заведя ее под профиль. Избегать появления участков без изоляции.

Способ монтажа

• 1. Определить положение конструкции и произвести разметку её положения
• 2. Наклеить уплотнительную ленту на стенку («спинку») направляющих профилей и закрепить их согласно разметке к полу, потолку(и стенам при необходимости). Шаг крепления дюбелей не более 600 мм.

3. При облицовке

Закрепить с помощью дюбелей прямые подвесы на стене.
