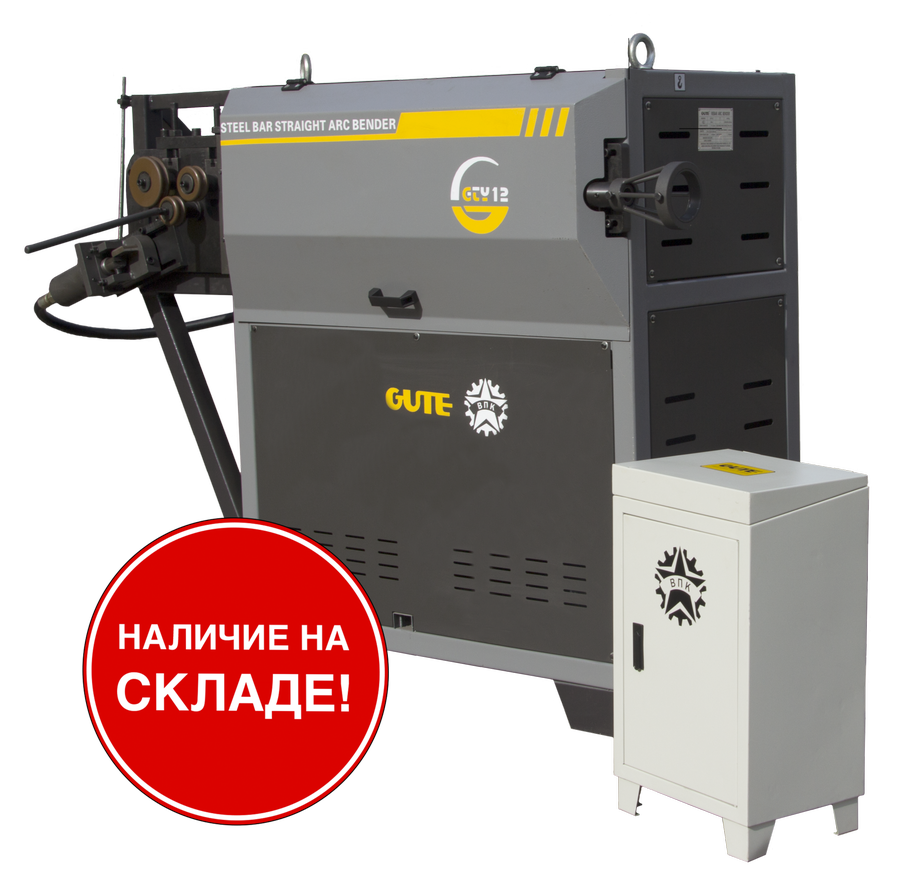

Правильно-гибочный станок с ЧПУ для гибки спиралей и дуг из арматуры. Обрабатывает арматуру диаметром до 12 мм. Максимальная скорость протяжки 20 м/мин. Мощность 8 кВт.
Особенности:
- Имеется встроенный автоматический механизм подачи
- Правильный, ведущий и измерительный ролики изготовлены из особого сплава стали, имеют высокую износостойкость
- Простая и надежная конструкция, имеющая высокий ресурс: для протяжки арматуры используется червячный редуктор с сервоприводом. Станок оснащен двумя электродвигателями

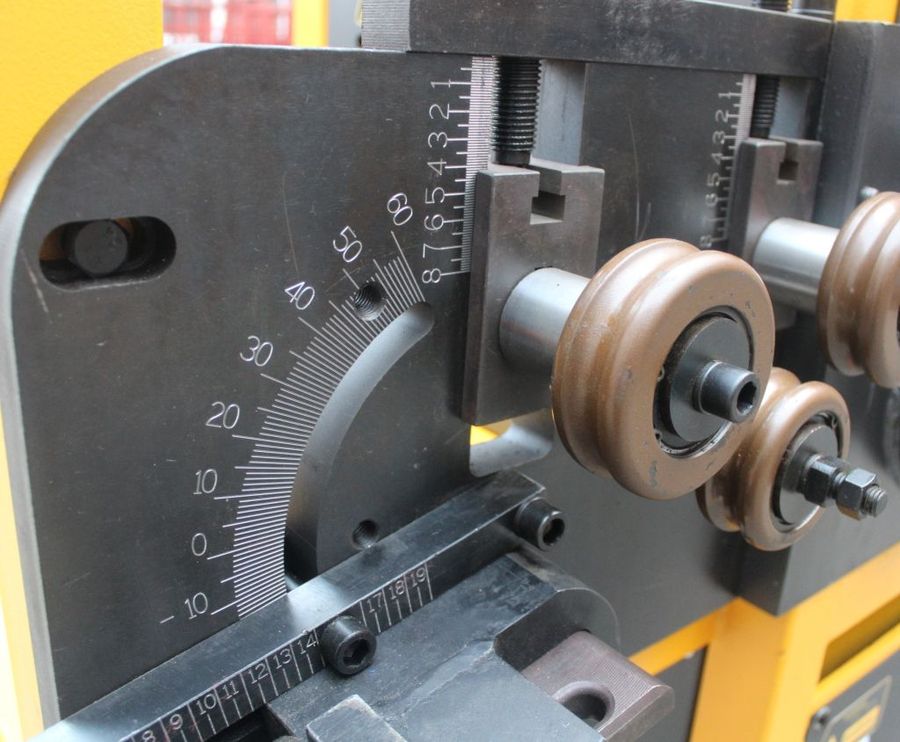

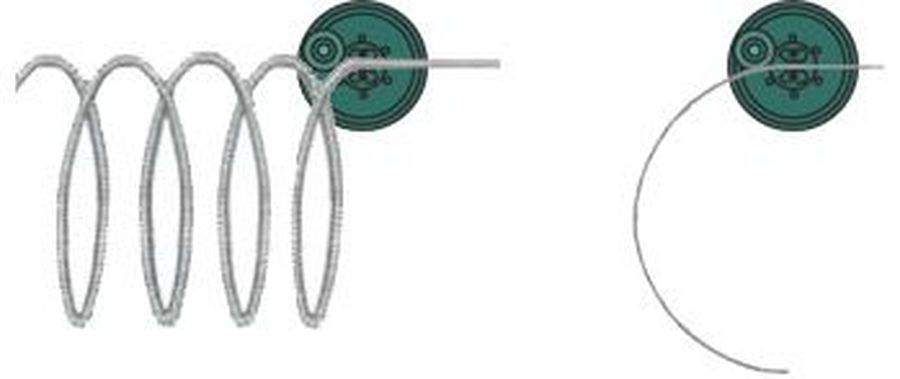

- Сборный многофункциональный механизм ножей обеспечивает высокую износостойкость 3 гибочных ролика могут гнуть стальные спирали диаметром 90-1000 мм

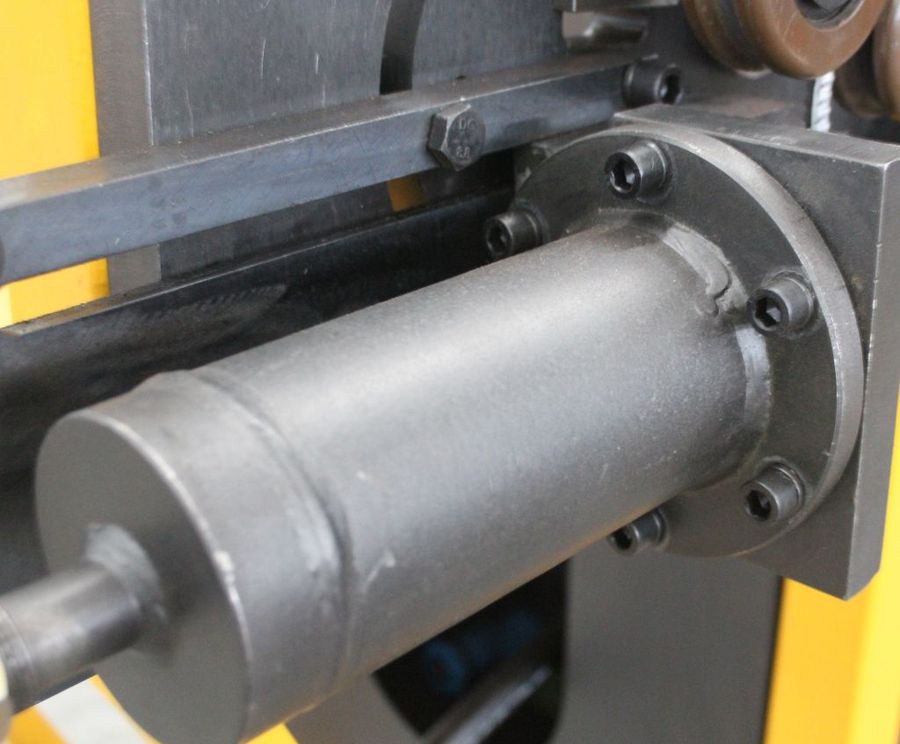

- Имеет гидравлический рез, стабилен и надёжен в эксплуатации.
Качественные преимущества GTY12:
- Встроенный механизм подачи, высокая точность размера
- Сборный многофункциональный механизм ножей, сокращение расходов на сырьё и материалы
- Тяговые и выпрямляющие ролики сделаны из специальной стали, благодаря чему увеличивается срок эксплуатации и уменьшаются эксплуатационные расходы

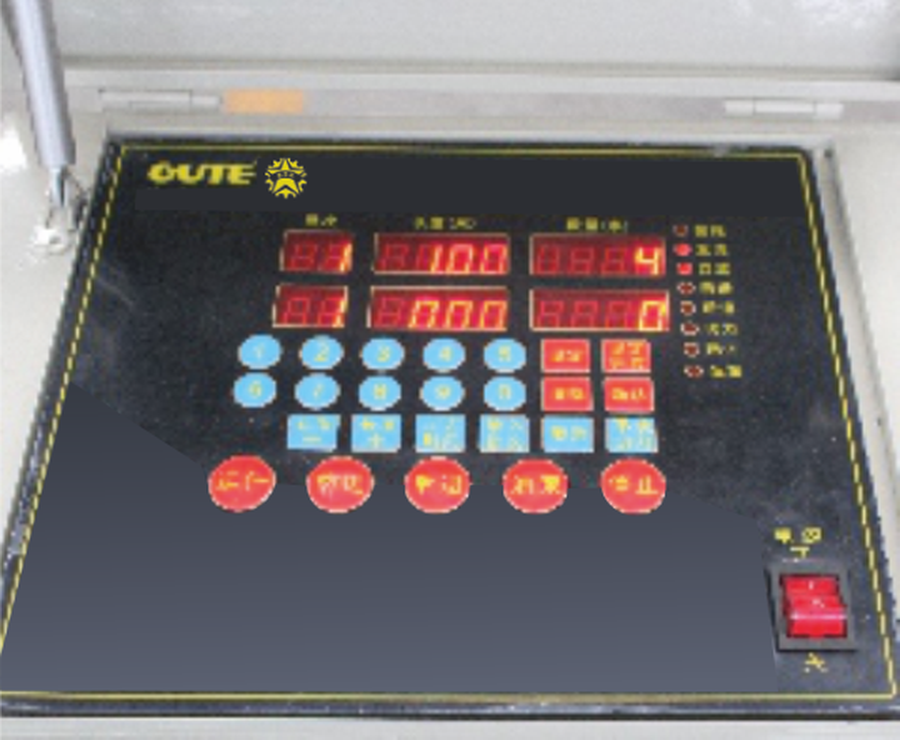

- Управляющая панель оператора удобна и проста в эксплуатации
- Низкое энергопотребление
- Протяжной механизм имеет редуктор с червячной передачей соединённый с сервоприводом
- Простая и надёжная конструкция
Комплектация:
Бухтодержатель (5 тонн) (опционально)
|
1 шт.
|
Исполнительный механизм: Блок правки
|
2 шт.
|
Блок подачи
|
1 шт.
|
Блок гибки
|
1 шт.
|
Блок резки
|
1 шт.
|
Консоль управления со встроенным электрическим шкафом
|
1 шт.
|
Запчасти
|
1 комплект
|
Инструменты
|
1 комплект
|
Инструкция
|
1 шт.
|
Технические характеристики
Точность обработки длины резки
|
±10
|
Точность обработки шага, мм
|
±10
|
Класс арматуры
|
A400 (A-III)/A400C / А500/A500C
|
Временное сопротивление разрыву, Н/мм2
|
590 / 600
|
Предел текучести, Н/мм2
|
390 / 500
|
Диаметр прутка, мм
|
5-12 / 5-10
|
Управление
|
Автоматическое
|
Диаметр круговой гибки детали, мм
|
90-1000 (при ⌀ 5-6) / 120-1000 (при ⌀ 8-12)
|
Максимальная скорость протяжки, м/мин
|
20
|
Шаг круговой гибки, мм
|
0-60
|
Направление гибки
|
Одно направление
|
Номинальная мощность, кВт
|
8
|
Диапазон температур для нормальной эксплуатации, C
|
+5...+40
|
Напряжение электрической сети, В
|
380
|
Частота переменного тока, гЦ
|
50
|
Среднее потребление электричества, кВ/ч
|
8
|
Габариты, ДxШxВ, мм
|
2000x850x1500
|
Масса, т
|
0.65 (0.815 брутто)
|
Сертификация
|
ISO 9001:2008
|
